バックカメラ連動超音波ソナーシステム
センサーで検知した信号を連動するバックカメラの車載モニターに出力し、障害物の位置を表示。障害物を検知したときにアラート音と、車載モニターに位置が表示されるので、車両のどの方向に障害物があるかを直感的にドライバーが認識できる補助装置です。
販売元：株式会社デンソーソリューション
輸入製造元：シンクウェアジャパン株式会社
商品特徴
バックカメラ連動 超音波ソナーシステムとは
車体に取り付けたセンサーで検知した信号を連動するバックカメラの車載モニターに出力し、障害物の位置を表示することができます。
障害物を検知したときにアラート音と、車載モニターに位置が表示されるので、車両のどの方向に障害物があるかを直感的にドライバーが認識できる補助装置です。

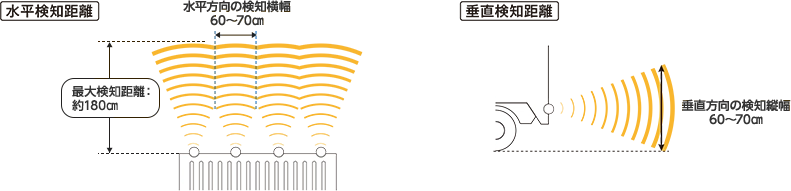

検知距離
アラート機能詳細
アラート表示とアラート音の種類
算出距離によって、アラート表示方法とアラート音の出力方法が異なる（表1参照）
アラート表示位置
アラート表示位置とセンサー取付位置と連動している（図1参照）
※
本超音波ソナーシステム単独でも本製品はご使用いただけます。その際、アラート機能はアラート音だけとなります。下表のアラート表示はバックカメラシステムと接続した場合のみとなります。
表1アラートの種類
| 検知距離（cm） | アラート表示 | アラート音 | |
|---|---|---|---|
| リア | フロント | ||
| 算出距離≦60 |
 |
 |
連続音（ピー） |
| 60＜算出距離≦100 |
 |
 |
早い断続音 |
| 100＜算出距離≦180 |
 |
 |
遅い断続音 |
| 180＜算出距離※ | 表示なし | 音無し | |
※
最大検出距離を100cmと設定した場合、「100＜算出距離」となります
図1アラート表示位置とセンサー番号の関係
※
フロントセンサーは、左右各1センサーとなっているため、上に取り付けるか、下に取り付けるかのどちらかになります。お客様のご用途に合わせてお選びください。
バックカメラ連動超音波ソナーシステム機能紹介
センサー種類
選べるセンサータイプは2種類。取付場所や用途に合わせてお選びできます。

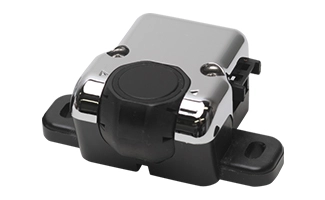

上乗せ型
角度調整機能がついたタイプでセンサーの検知方向を調整することが可能です。
埋め込み型
バンパーなどに穴を開けて埋め込むため、センサー部が突出しない形状です。
接続構成例
後方4センサー(上2センサー、下2センサー)の接続事例BEBB
後方4センサー(上2センサー、下2センサー)の接続事例（バックカメラ連動）
| 品名 | 型式 | 個数 |
|---|---|---|
| ①バックカメラシステム ※1 | TWC1-TCV00 | 1 |
| ②コントロールユニット | TW-TBE-100 | 1 |
| ③上乗せセンサーA | E1105-A000 | 1 |
| ④上乗せセンサーB | E1105-B000 | 1 |
| ⑤埋込みセンサー | E049-2300 | 2 |
| ⑥センサーケーブルB | TW-SCE-B | 2 |
| ⑦センサー延長ケーブル15m ※2 | TW-SCE-15 | 2 |
- ※1バックカメラシステムのモニター取り付けブラケット、カメラ延長ケーブルは、実際に取り付けする車両にあった部品の選定が必要です。詳細は、バックカメラシステムのページを参照ください。
- ※2センサー延長ケーブルは、実際に取り付けする車両または経路によって必要長さが変わりますので、実際のお車で確認をお願いいたします。
超音波センサー 取り付けパターン
| センサー数 | 2 | 4 | |||
|---|---|---|---|---|---|
| 型式 | 2R | 2R | 2F2R | 4R | 4R |
| 図 |
 |
 |
 |
 |
 |
| 仕様 | リア下2センサー | リア上2センサー | フロント下2センサー リア下2センサー |
リア下4センサー | リア上2センサー リア下2センサー |
| センサー数 | 6 | 8 | ||
|---|---|---|---|---|
| 型式 | 6R | 2F4R | 2F4R | 2F6R |
| 図 |
 |
 |
 |
 |
| 仕様 | リア上2センサー リア下4センサー |
フロント下2センサー リア下4センサー |
フロント下2センサー リア上2センサー リア下2センサー |
フロント下2センサー リア上2センサー リア下4センサー |
仕様・オプション情報
主要商品
コントロールユニット
-
TW-TBE-100(12V/24V対応)
同梱品- コントロールユニット本体
- 電源ケーブル ：電源接続と各トリガー線
- ビデオIN/OUTケーブル：バックカメラ接続ケーブル
- ケーブルA：センサー分岐ケーブル(最大8ch接続可能)
- 取扱説明書/保証書
- 型式
- TW-TBE-100
- 品番
- 996825-0010
- 希望小売価格
- 75,350円（税込）
| NO | 項目 | 仕様 | |
|---|---|---|---|
| 基本仕様 | 1 | 定格電源 | DC 12/24V 兼用 |
| 2 | 作動電源電圧範囲 | DC 10V～32V | |
| 3 | 保存温度範囲 | －30～80℃ | |
| 4 | 作動温度範囲 | －10～60℃ | |
| 5 | ACC OFF時の消費電流 | 0mA | |
| 6 | センサー数 | 2～8台の接続可能 | |
| 7 | アラート | バックカメラのモニターのアラート表示 音によるアラート |
外形図
センサーケーブルB
-
TW-SCE-B
特徴- センサー接続ケーブル
- 型式
- TW-SCE-B
- 品番
- 996825-0080
- 希望小売価格
- 7,150円（税込）
外形図
センサー
-
E1105-A000/B000部品名称：センサー（上乗せ型）
特徴- 角度調整機能がついたタイプで、センサーの検知方向の調整が可能です。
- 型式
- E1105-A000
- 品番
- E1105-A000
- 品名
- センサモジュール上乗せA型(右)
- 希望小売価格
- OPEN
- 型式
- E1105-B000
- 品番
- E1105-B000
- 品名
- センサモジュール上乗せB型(左)
- 希望小売価格
- OPEN
センサー本体は日本国内のメーカー市販品を使用しています。
-
E049-2300部品名称：センサー（埋め込み型）
特徴- バンパーなどに穴を開けて埋め込むため、センサー部が突出しない形状です。
- 型式
- E049-2300
- 品番
- E049-2300
- 品名
- センサモジュール埋め込み型(黒)
- 希望小売価格
- OPEN
センサー本体は日本国内のメーカー市販品を使用しています。
オプション部品
-
センサー延長ケーブル5m
- 型式
- TW-SCE-5
- 品番
- 996825-0050
- 品名
- センサー延長ケーブル(5m)
- 希望小売価格
- 5,500円(税込み)
-
センサー延長ケーブル10m
- 型式
- TW-SCE-10
- 品番
- 996825-0060
- 品名
- センサー延長ケーブル(10m)
- 希望小売価格
- 8,800円(税込み)
-
センサー延長ケーブル15m
- 型式
- TW-SCE-15
- 品番
- 996825-0070
- 品名
- センサー延長ケーブル(15m)
- 希望小売価格
- 11,000円(税込み)
-
センサー固定グロメット（黒）
埋込型センサーを取り付ける際に使用する固定グロメット
- 型式
- E048-5041
- 品番
- E048-5041
- 品名
- センサ固定グロメット（黒）
- 希望小売価格
- OPEN
