バックカメラシステム THINKWARE

広画角でクリアな視界と
暗闇でも後方と側方がよく見える・よくわかる!
商用車の安全運転をサポートします。

販売元:株式会社デンソーソリューション
輸入製造元:シンクウェアジャパン株式会社

  • 商品特長
  • 接続構成例
  • 仕様・オプション情報

商品特長カタログダウンロード

バックカメラの機能紹介

  • POINT1広画角でクリアーな視界!

    カメラが捉える角度が広く(115°)、高解像で鮮明な映像。

  • POINT2音声でのサポートでより安全に!

    バック時の安全をマイク内蔵カメラでサポートします。

  • POINT3暗闇でもクリアーな視認性を確保!

    高画質カメラ(CMOS123万画素)に赤外線LED搭載で暗闇(照度:0ルクス)でも鮮明な映像を表示します。

  • POINT4標準で2カメラまで接続可能

    例)バックカメラ+左サイドカメラ

    参考)大型トラックでのドライバー目線とバックカメラ映像、左サイドカメラ映像(例)
  • POINT5最大4カメラまで接続可能

    クワッドシステムを使用することで、1つのモニターで最大4つのカメラの映像を分割画面にして、同時に確認できます。

    分割画面の例
    取り付けられたカメラの数によって、それぞれのカメラが撮影している映像を分割画面で同時に確認できます。
    • 2分割水平方向
    • 2分割垂直方向
    • 3分割上部水平方向
    • 3分割下部水平方向
    • 3分割左側垂直方向
    • 3分割右側垂直方向
    • 4分割画面(4チャンネル)
    配線図(4CH)
    配線図(4CH)
  • POINT6モニター画面の映像を出力可能

    バックカメラシステムのモニター映像は、AV-OUTを通して映像出力ができます。
    接続には、別売モニターとRCAケーブルが必要です。

    配線図
    配線図(クワッドシステムからAV-OUT)

    配線図(2ch電源ケーブルからAV-OUT)

接続構成例取扱説明書ダウンロード

1カメラ接続

セット TWC1-TCV100

1カメラ接続

●カメラ延長ケーブル目安

トラック種別 小型トラック(2〜3t車) 小型トラック(2〜3t車) 大型トラック(10t車)



メーカー/車名 【トヨタ】ダイナ、トヨエース
【日野】デュトロ
【いすゞ】エルフ
【三菱ふそう】キャンター
【日産】アトラス
【日野】レンジャー
【いすゞ】フォワード
【三菱ふそう】ファイター
【UDトラックス】コンドル
【日野】プロフィア
【いすゞ】ギガ
【三菱ふそう】スーパーグレート
【UDトラックス】クオン
ケーブル長さ 5m+10m 5m+15m 5m+20m

注意●ケーブルの長さはあくまで目安です。実際取付する車両の型式、形状により異なる場合がございます。

システム接続図(1CHカメラ構成)
システム接続図(1CHカメラ構成)

7型ワイドモニター(TW-SET120)/カメラ延長ケーブル/カメラ(TW-TCV100)

2カメラ接続

システム接続図(2CHカメラ構成)

7型ワイドモニター(TW-SET120)/カメラ延長ケーブル/カメラ(TW-TCV100)

※2カメラの使用時はモニターの表示画面を切り替えます。

3カメラ以上の接続(最大4カメラ)

セット TWC1-TCV100 単品部品 TW-TCV100 単品部品 TW-TCV100

システム接続図(4CHカメラ構成)
システム接続図(4CHカメラ構成)

7型ワイドモニター(TW-SET120)/クワッドシステム(TW-QV100)/カメラ延長ケーブル/カメラ(TW-TCV100)

※クワッドシステム使用時はモニターで分割表示が可能になります。

全日本トラック協会助成対象モデル

セット TWC1-TCV100

1カメラ接続
システム接続図(1CHカメラ構成)
システム接続図(1CHカメラ構成)

7型ワイドモニター(TW SET120)/カメラ延長ケーブル/カメラ(ECC M90C)

仕様・オプション情報

主要商品

ノーマルカメラ

TW-TCV100(12V/24V対応)
主な特長
  • マイク内蔵タイプカメラ採用
  • 高画質カメラ(123万画素)
  • 赤外線LED搭載

型式:TW-TCV100
品番:996822-1010
希望小売価格:35,937円(税込)

項 目 仕 様
型式 TW-TCV100
タイプ 鏡像
撮影画素 1/3.2インチCMOS 約120万画素
画角 水平:約120° 垂直 : 86°
映像信号 NTSC
最低被写体照度 0 Lux (赤外LED点灯時)
感度調節 自動
作動電圧 モニターから供給
音声 コンデンサマイク&アンプ内蔵
防水規格 IP68
動作温度範囲 -20℃ ~ +60℃
保管温度範囲 -30℃ ~ +70℃
外形寸法 70.84(W) × 49.85(H) × 53.97(D) mm(サンバイザー、ブラケット装着時)
重量 約134g
付属品 カメラ本体、カメラサンバイザー、取付ブラケット、ブラケットボルト、ビスセット
構成部品
  • カメラ
  • カメラカバー
  • 取付ブラケット
  • ビス・ネジ

シャッター付きカメラ

ECC-M90C(12V/24V対応)

型式:ECC-M90C
品番:996822-1020
希望小売価格:56,474円(税込)

項 目 仕 様
型式 ECC-M90C
撮影画素 CMOS 123万画素
画角 水平:99° 垂直 : 82°
映像信号 NTSC
作動電圧 モニターから供給
音声 マイク内蔵
防水規格 IP69K

取扱説明書PDFダウンロード

モニター

TW-SET120
TW-SET120(12V/24V対応)
主な特長
  • 7型ワイドモニター
  • スピーカー内蔵モニター
  • 標準で2カメラまで接続可能
  • 映像・音声入出力端子(1系統)搭載

型式:TW-SET120
品番:996821-1010
希望小売価格:63,074円(税込)

項 目 仕 様
型式 TW-SET120
定格電圧 DC12V / 24V
消費電力 約10W以下
モニター 7インチワイドLCDモニター
映像信号 NTSC
画素数 800(H) x 480(V) x 3(RBG)
コントラスト 500:1
照度調節 自動
視野角 上下50° , 左右70°
スピーカー 内蔵
鏡像/正像切替 モニターで設定可能
接続カメラ数 2
入力トリガー数 4本
入力端子 RCA端子 (音声/映像)
出力端子 RCA端子 (音声/映像)
動作温度範囲 -10℃ ~ +60℃
保管温度範囲 -30℃ ~ +80℃
外形寸法 202(W) x 108(H) x 26.6(D) mm
重量 約470g
付属品 モニター本体、モニターケーブル、2CH電源ケーブル、モニターフード、取扱説明書
構成部品
  • LCDモニター
  • 30PINケーブル
  • 2CH電源ケーブル
  • モニターフード

クワッドシステム(多チャンネル分割ユニット)

TW-QV100
TW-QV100(12V/24V対応)

1台のモニターに最大4カメラ、1AV入力が可能
最大4台のカメラの映像を同時に1台のモニターで確認できます。
画面の分割は2画面、3画面、4画面から選択できます。
4カメラの映像を一定時間毎に切り替えるタイマー機能
トリガー連動による画面切替も設定可能(トリガー数は最大5系統)

型式:TW-QV100
品番:996824-1030
希望小売価格:33,000円(税込)

項 目 仕 様
型式 TW-QV100
定格電圧 DC12V / 24V
消費電力 約10W以下
接続カメラ数 4
入力トリガー数 5本
入力端子 RCA端子 (音声/映像)
出力端子 RCA端子 (音声/映像)
動作温度範囲 -10℃ ~ +60℃
保管温度範囲 -30℃ ~ +80℃
外形寸法 147(W) x 110(H) x 26.5(D) mm
重量 約450g
付属品 クワッドシステム本体、クワッドシステム取付ねじ(4個)、クワッドシステム電源ケーブル
仕様もしくは構成図

取付部品

バックカメラモニター ミラー固定キット 一覧表
(ダッシュボード固定の場合は、全車取り付け可能になります)
PDFダウンロード

  品名 (純正)
ルームミラー
取付金具
ミラー
アーム
アタッチ
メントS
アタッチ
メントG
アタッチ
メントP
DSJP
適合無
型式 W90999
-0121
TW-TRS-100 TW-TA-200 ZB-AG TW-TA-100
外形
車名 年式
いすゞ自動車 小型 エルフ 標準キャブ 1994.2~         ▲注2
エルフ ハイキャブ・ワイドキャブ 2006.12~
エルフ100 2007.7~ ●注1
中型 フォワード 1994.4~2007.4         ▲注2
  2007.5~
フォワード ジャストン -         ▲注2
大型 ギガ 2015.11~
2009.2~2015.11         ▲注2
2015.11~
日産自動車 小型 アトラスF24 1.5t 2007~ ●注1
アトラスH43 標準キャブ 2007.12~2012.12
アトラスH44 セミワイドキャブ
アトラスH45 ワイドキャブ
NT450アトラス 2013.01~ ●注1
マツダ 小型 タイタン 標準 2007.1~         ▲注2
タイタン ミドル・ワイド
                  品名 (純正)
ルームミラー
取付金具
ミラー
アーム
アタッチ
メントS
アタッチ
メントG
アタッチ
メントP
DSJP
適合無
型式 W90999
-0121
TW-TRS-100 TW-TA-200 ZB-AG TW-TA-100
外形
車名 年式
日野自動車 小型 デュトロ 2001.12~2011.6 ●注1
デュトロ 標準 2011.7~ ●注1
デュトロ ワイド
中型 レンジャー 2001.12~
大型 プロフィア 2003.11~
トヨタ自動車 小型 ダイナ・トヨエース ~2011.06 ●注1
ダイナ・トヨエース 標準キャブ 2011.07~ ●注1
ダイナ・トヨエース ワイドキャブ
ダイハツ 小型 ハイゼット 2004.4~ ●注1
デルタ -  ●注1
                  品名 (純正)
ルームミラー
取付金具
ミラー
アーム
アタッチ
メントS
アタッチ
メントG
アタッチ
メントP
DSJP
適合無
型式 W90999
-0121
TW-TRS-100 TW-TA-200 ZB-AG TW-TA-100
外形
車名 年式
三菱ふそう 小型 キャンターガッツ 2013.1~ ●注1
キャンター 2002.6~
中型 ファイター 1994.4~2005.9         ▲注2
2005.10~         ▲注2
2015.12~           ▲注2
大型 スーパーグレード 1995.6~
2015.12~
UDトラックス 小型 コンドル1.5 - ●注1
コンドル2.0 標準キャブ 1994.2~       ▲注2
コンドル2.0 ワイドキャブ 2007.1~
中型 コンドルS ~1997 ●注1
コンドル 1999.6~
コンドル 2017.7~
大型 クオン 2004.11~

※2020年11月現在。本表は製品の仕様変更のために断り無く変更することがあります。

注1 車両についているミラースティを使用して、取付金具を取り付けます。
注2 営業にお問い合わせください。

■構成部品

ルームミラー取付金具(純正ミラーアーム取付用)
ルームミラー取付金具(純正ミラーアーム取付用)

型式:W90999-0121
品番:996824-0010
希望小売価格:4,477円(税込)

ダッシュボード設置用スタンド
ダッシュボード設置用スタンド

型式:TW-TDS-200
品番:996824-0140
希望小売価格:6,160円(税込)

ミラーアーム
ミラーアーム

型式:TW-TRS-100
品番:996824-0150
希望小売価格:6,600円(税込)

アタッチメント

ミラー固定キット 一覧表より、適合するアタッチメントをご使用ください。

タイプ 型式 品番 希望小売価格
アタッチメントS 996824-0170 TW-TA-200 3,300円(税込)
アタッチメントG 996824-0050 ZB-AG 3,300円(税込)
アタッチメントP 996824-0160 TW-TA-100 3,300円(税込)
■オプション品
トレーラーケーブル
トレーラーケーブル

型式:W10118-0010
品番:996823-0080
希望小売価格:40,700円(税込)

カメラ延長ケーブル
カメラ延長ケーブル
長さ 型式 品番 希望小売価格
1m TW-CE1 996823-1050 5,137円(税込)
5m TW-CE5 996823-1040 5,500円(税込)
10m TW-CE10 996823-1030 5,874円(税込)
15m TW-CE15 996823-1020 6,237円(税込)
20m TW-CE20 996823-1010 6,600円(税込)

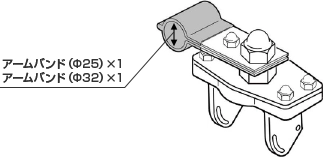

サイドミラー取付部品
サイドミラー取付部品

サイドミラーにカメラ(TW-TCV100)を取付する際のステーです

サイドミラーブラケット25・サイドミラーブラケット32

タイプ 型式 品番 希望小売価格 主な適合
サイドミラーブラケット25 SB25 996824-0100 4,840円(税込) 日野:プロファイア、レンジャー
いすゞ:ギガ、フォワード
三菱:ファイター
UD:クオン、コンドル
サイドミラーブラケット32 SB32 996824-0110 4,840円(税込) 三菱:スーパーグレード
【車検関係法令について】
本製品を車両全幅から20mm以内、全長30mm以内、全高+40mm以内、
地上高2000mm以上の高さに収まる位置に取付を行ってください。

※バックカメラ等により、リヤ20mm出ている場合はフロントは10mmまで適合します。

検査証の記載事項全幅・全長寸法より大きくはみ出すと車検不適合となり、
記載事項の変更及び構造等変更検査が必要となります。

※サイドカメラは後写鏡及び直左鏡として認められない為、本製品を車体寸法内に収まる様、取付けてください。
はみ出す場合は取付方法の見直し等の再検討を行い、それでも全幅、全長よりはみ出す場合は、構造変更等の再検査を受けてください。

カメラガード

ノーマルカメラ(TW-TCV-100)の角度保護に使用します。

カメラガード

型式:Z360-0010
品番:996824-0130
希望小売価格:4,400円(税込)

使用例
カメラガード

外部入力変換キット
サイドミラー取付部品

カメラ(TW-TCV100)映像をRCA端子に入力する際の変換キットです。(電源線付き)

型式:W10118-0020
品番:996823-0070
希望小売価格:9,900円(税込)

※表示価格は全て税抜き価格です
